特許図面・意匠六面図の作成代行｜ラフから図面化します

手描きのラフスケッチや試作品の写真しかない段階でも、特許庁提出形式に沿った特許図面や意匠六面図へと正確に図面化し、3D CADを用いた高精度な作図によって個人発明家の方が抱えやすい“描けない”という不安を解消しながら、出願に必要な資料をスムーズに整えられるよう丁寧にサポートします。

個人発明家の「描けない」を確実に解決する図面作成サービス

特許図面や意匠図は、単に形を描けば良いわけではなく、視点位置・線の扱い・省略の可否・形状の表現方法など、特許庁が定める細かなルールに沿って作成する必要があります。こうした専門的な作図ルールは独学では理解しづらく、特に初めて出願する個人発明家の方にとっては大きなハードルになりがちです。カツマタデザインでは、ラフスケッチやメモ書き、試作品の写真といった“形状が曖昧な状態”からでも、提出可能な正式図面へと整える工程を一貫して行い、出願準備の負担を大幅に軽減します。

ラフ・写真・現物からでも図面化できる柔軟な対応力

アイデア段階のラフスケッチや、試作品をスマホで撮影した写真、あるいは既存製品の一部を参考にしたいといったケースでも、形状を正確に読み取り、3D CADで立体的に再構築した上で、特許庁提出形式に適した線画へと変換します。図面化のために特別な資料を用意する必要はなく、「これで伝わるだろうか」と不安に感じるような素材でも問題ありません。

テクニカルイラストで構造・動作・分解図を分かりやすく表現

特許図面や意匠図では表現しきれない構造の特徴や動作の流れを、テクニカルイラストとして視覚的に分かりやすく描き起こすことができます。内部構造の説明図、分解図、可動部の動作ステップ、使用シーンの補足など、審査官や第三者が理解しやすい形で情報を整理できるため、複雑な発明ほど効果を発揮します。特に、構造説明が必要な発明や、意匠図だけでは伝わりにくい特徴を持つ製品では、テクニカルイラストが資料全体の説得力を大きく高めます。

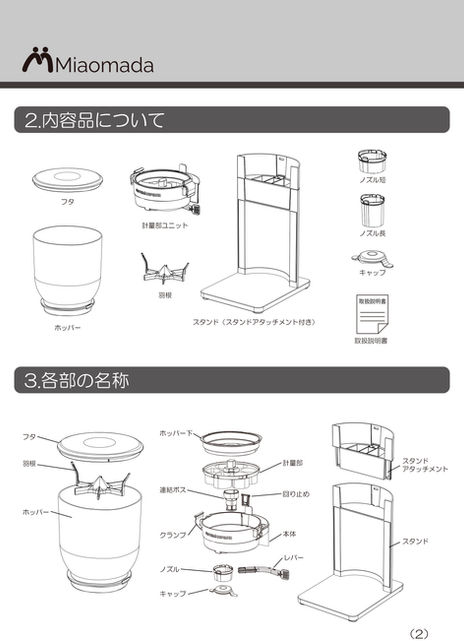

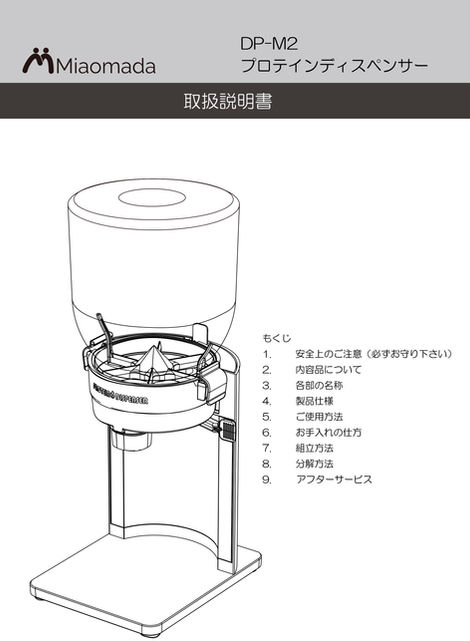

取扱説明書（取説）の作成にも対応

発明品の使い方や組立手順、注意事項を分かりやすく伝えるための取扱説明書（取説）も作成できます。図面やテクニカルイラストを組み合わせながら、使用方法の流れや安全上のポイントを整理し、読み手が迷わず扱えるように構成します。個人発明家の方が量産や販売を見据える際、取説は欠かせない資料ですが、文章構成や図の配置に悩むケースが多いため、図面制作と合わせて依頼されることが増えています。製品の特徴を正しく伝え、トラブルを防ぐための“実務的に使える取説”を整えることで、出願後の製品化プロセスもスムーズに進められます。

特許図面・意匠図に求められる精度を理解したプロの作図

特許図面は、審査官が発明の構造や特徴を正しく理解できるように描かれている必要があります。意匠図では、形状の特徴が過不足なく伝わる六面図と斜視図が求められます。カツマタデザインでは、プロダクトデザイナーとして培った立体理解力と作図技術を活かし、形状の本質を正確に捉えた図面を作成します。曖昧な部分がある場合は、ヒアリングや補足資料をもとに形状を補完し、審査で不備が出ないよう配慮した線画に仕上げます。

料金の目安（内容に応じて柔軟に対応）

特許図面：5,000円〜
意匠六面図：20,000円〜
テクニカルイラスト：10,000円〜
取扱説明書（取説）：内容に応じてお見積もり

まずはラフや写真をお送りいただければ、必要な作業量を判断し、明確な料金をご提示します。特許事務所を経由しないため、一般的な外注図面よりもコストを抑えられる点も好評です。

Before / After で分かる図面化の精度

手描きのラフや簡易スケッチ、試作品の写真といった“情報が不完全な状態”からでも、3D CADで形状を立体的に再構築し、特許庁提出形式の線画へと変換することで、出願に必要な図面が揃います。構造説明が必要な場合はテクニカルイラストを併用し、さらに製品化を見据える場合は取扱説明書としてまとめることで、資料全体の完成度が大きく向上します。
